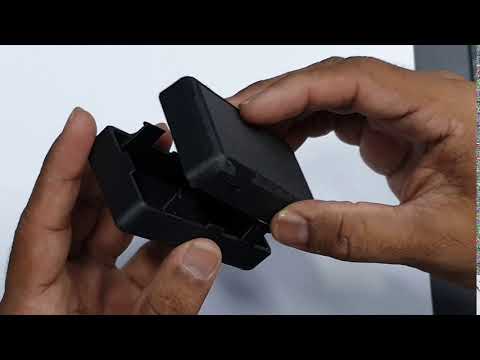

Was sind Schnappverbindungen?
Haben Sie sich jemals gefragt, wie der Verschluss einer Flasche jedes Mal perfekt darauf passt? Dahinter steckt eine richtige Technik, die entwickelt wurde, um einfach zu verwendende und kostengünstige Verbindungen für Produkte zu schaffen. Schnappverbindungen sind eine Art der Befestigung, die einen wiederholbaren Montageprozess ermöglicht. Diese Teile sind so konstruiert, dass sie ineinander greifen und ohne Werkzeug mit anderen Teilen verbunden werden können. Zum Beispiel, Kugelgelenke. Flaschendeckel, Fernbedienungsrahmen, Batterieabdeckungen, usw.
Gängige Typen von Schnappverbindungen
- Freischwinger Snap-Fit
- Ringförmiger Schnappverschluss
- U-förmige Schnappbefestigung
Freischwinger Snap-Fit
Freischwinger-Schnappteile werden aus thermoplastischen Materialien hergestellt. Dies sind die einfachsten Befestigungselemente, die den freitragenden Balken mit einem Haken am Ende enthalten. Das ermöglicht ein einfaches Einsetzen und Flexibilität beim Einrasten.
| Anwendungen | Freischwinger Snap-Fit Teile |
| Unterhaltungselektronik | Smartphones, Laptops, Tablets |
| Spielzeug und Spiele | Formen, Bausteine, Puzzles |
| Verpackung | Artikelbeilagen und Behälterdeckel |
| Haushaltsgeräte | Elektrowerkzeuge, Staubsauger |
| Gurtschnalle | Schnallen, Spanngurte |
| Automobilindustrie | Verkleidungen, Scheinwerfer |
Ringförmiger Schnappverschluss
Ringförmige Schnapphaken-Teile werden durch Hinzufügen eines Rings oder eines kreisförmigen Schnappmechanismus hergestellt. Er enthält den Steg um die Umstände eines Teils. Dieser Steg wird in eine Nut im entsprechenden Teil eingerastet. Er kann verwendet werden, um zylindrische Teile zu verbinden.
| Anwendungen | Ringförmige Snap-Fit-Teile |
| Versiegeln | Kosmetische Behälter, Tiegel und Flaschendeckel |
| Zusammenbau der Kappen | Stifte und Flaschen mit Schnappverschlüssen |
| Haushaltsgegenstände | Lampengehäuse |
| Automobilindustrie | Kugelgelenk |
U-förmige Schnappbefestigung
U-förmiger Schnappverschluss Designs können eine feste Befestigung bieten, bei der ein Arm halb auf sich selbst gefaltet ist. Diese Art von Befestigungselementen kann zur Sicherung größerer oder schwerer Baugruppen verwendet werden.
| Anwendungen | U-förmige Snap-Fit-Teile |
| Werkzeugkoffer | Deckelverschlüsse in Koffern für Elektrowerkzeuge, Angelkisten und Erste-Hilfe-Kästen |
| Elektronisches Gehäuse | Kunststoffgehäuse in Laptops, Druckern und Mobiltelefonen |
| Automobilindustrie | Türverkleidungen, Armaturenbrettabdeckungen und Komponenten der Mittelkonsole |
Konstruktionsüberlegungen für Schnappverbindungen
- Flexibilität bei der Gestaltung
- Auswahl des Materials
- Analyse der Toleranzen
Flexibilität bei der Gestaltung
Flexibilität ist ein wichtiges Element, das bei der Konstruktion von Schnappverbindungen berücksichtigt werden muss. Dieser Faktor ermöglicht es den Ingenieuren, Teile mit modularen Merkmalen herzustellen. Denn Produkte mit modularen Elementen ermöglichen austauschbare Teile, eine einfache Montage und Demontage von Produkten, Personalisierung und Qualitätsstandards.
Auswahl des Materials
Die Wahl des Materials spielt eine entscheidende Rolle bei der Herstellung langlebiger und haltbarer Schnappverbindungen. Sehen Sie sich den Vergleich der gängigen Materialien an.
| Material | Dauerhaftigkeit | Flexibilität | Umweltresistenz | Typische Anwendungen |
| ABS (Acrylnitril-Butadien-Styrol) | Mäßig: widerstandsfähig gegen Stöße, aber anfällig für UV-Abbau | High – easy to design complex snap-fits | Moderate – limited outdoor use due to UV sensitivity | Elektronikgehäuse, Geräteteile |
| Polycarbonat (PC) | High – excellent impact resistance | Moderat: steifer, am besten für präzise Passungen | High – resists UV, temperature, and chemical exposure | Autoteile, High-End-Elektronik |
| Nylon (Polyamid) | Sehr hoch belastbar und zäh unter Stress | Mäßig: flexibel und doch dauerhaft | High – excellent chemical and wear resistance | Automobilklammern, Komponenten für Industrieanlagen |
| Polypropylen (PP) | Gut stoßfest, insbesondere bei geringer Beanspruchung | Hoch, sehr flexibel, ideal für lebende Scharniere | Mäßig: widersteht Feuchtigkeit, ist aber weniger UV-beständig | Lebensmittelbehälter, Gehäuse für medizinische Geräte |
| POM (Polyoxymethylen oder Acetal) | Hochbelastbar und verschleißfest | Moderate – high stiffness, good snap action | High – strong resistance to moisture and chemicals | Getriebegehäuse, Kfz-Befestigungselemente |
Analyse der Toleranzen
Die Toleranzanalyse zeigt die vorgegebenen Schritte an. Das erleichtert die Herstellung von Hochleistungsprodukten mit Zuverlässigkeit. Eine korrekte Toleranzanalyse zeigt die Fähigkeit des Produkts, kritischen Situationen in der Zukunft standzuhalten.
Arbeitsablauf der Toleranzanalyse
Tipps zur Berechnung von Toleranzen
- Materialspezifische Verformung: Prüfen Sie immer die Verschleißfestigkeit und Festigkeit von Materialien wie Polypropylen, bevor Sie sie für die Herstellung von Schnappverbindungen auswählen. Vergewissern Sie sich, dass das Teil den hohen Belastungen beim Dehnen oder Stauchen standhält.
- Umweltaspekte: Berücksichtigen Sie die wechselnde Wirkung von Materialien wie Nylon, um deren Feuchtigkeit zu reduzieren.
- Zulässige Spannung: Bestimmung der Belastungsgrenzen des Materials, um das Risiko einer Metallermüdung im Laufe der Zeit zu vermeiden.
Häufige Toleranzprobleme und Lösungen
| Ausgaben | Lösungen |
| Zu enge Toleranzen können zum Reißen und Trennen von Teilen führen. | Erstellen Sie die Teile so, dass sie ein geringes Maß an lateraler oder rotatorischer Flexibilität aufweisen. Dadurch werden Probleme beim Zusammenbau und bei der Fehlausrichtung behoben. |
| Dies kann den Verschleiß und die Verformung verstärken. | Wählen Sie ein Material, das eine gute Festigkeit und Ermüdungsbeständigkeit aufweist. Sie können dem Entwurf auch Verstärkungsrippen hinzufügen. |
Die Rolle von Schnappverbindungen bei Heimwerkerprojekten
Snap-Fit-Verbindungen werden in der Heimwerkerarbeit weitgehend genutzt. Sie ermöglichen die Konstruktion von Produkten mit modularen, wiederholbaren und anpassbaren Designs. Außerdem lassen sich damit Prototypen einfach und schnell herstellen, um spezifische Teile zu entwerfen.
Snap-Fit-Verbindungen ermöglichen eine werkzeuglose Montage. Außerdem können Sie die Gelenke für Ihre Heimwerkerprojekte per 3D-Druck testen und verfeinern.
Tipps für DIY-Enthusiasten
- Nutzen Sie den 3D-Druck für das Prototyping
- Skalierung und Toleranzen berücksichtigen
Nutzen Sie den 3D-Druck für das Prototyping
- Auswahl des Materials
- Testsitz und Funktionen
- Iterieren mit Anpassungen
Auswahl des Materials
Sammeln Sie die 3D-Druckmaterialien, um den Prototyping-Prozess für Schnappverbindungen zu starten. Sie können zwischen PLA und PETG wählen; beide sind geeignet. PLA kann insbesondere für die Herstellung von Teilen mit geringer Belastung verwendet werden, während PETG für etwas stärker belastete Teile mit Flexibilität und Haltbarkeit geeignet ist.
Testsitz und Funktionen
Es ist ratsam, kleine Teile von Entwürfen als Testprodukte zu drucken. Überprüfen Sie die notwendigen Funktionen der Teile, um zu sehen, ob sie entsprechend funktionieren oder nicht. Wie einfache Montage, Flexibilität und Haltbarkeit.
Iterieren mit Anpassungen
Passen Sie die Toleranzen, Dicken und Winkel Ihres Projekts mithilfe der 3D-Modellierung an. Dies erhöht die Funktionalität Ihrer Teile und ermöglicht zuverlässige Snap-Fit-Konstruktionen.
Berücksichtigen Sie Skalierung und Toleranzen.
- Anpassen für Druckergenauigkeit
- Verwenden Sie die Ebenenausrichtung mit Bedacht
Anpassen für Druckergenauigkeit
Nutzen Sie die inhärenten dimensionellen Eigenschaften des 3D-Drucks. Passen Sie die Toleranzen Ihres Entwurfs an, während Sie die spezifischen Maße messen. Dieser Schritt sorgt dafür, dass Ihre Teile besser passen.
Verwenden Sie die Ebenenausrichtung mit Bedacht
Verwenden Sie die richtige Achse, um sicherzustellen, dass Ihre Schnappverbindungen für wiederholte Verfahren geeignet sind. Ein optimierter Schichtverbund kann die Haltbarkeit von Teilen erhöhen. Dies kann durch Drucken in Richtung erreicht werden.
Globale Perspektiven für Snap-Fit Design
Schnappverbindungen werden in verschiedenen Bereichen weltweit immer beliebter. Jede Industrie versucht ihr Bestes, um ihre Teile mit optimierten Eigenschaften, Haltbarkeit und Modularität herzustellen.
Darüber hinaus arbeiten die Ingenieure und Hersteller an der Verbesserung der Techniken für beste Ergebnisse. Diese Schnappverbindungen werden in der Automobilbranche, in der Elektronik, im Haushalt und in der Medizintechnik eingesetzt.
Kulturelle Ansätze für Snap-Fit Design
Die meisten Länder auf der ganzen Welt nutzen die Schnappverbindungen für ihre Produkte und schaffen so neue Erfindungen im Design. Die Automobil- und Elektronikbranche sind Beispiele für Bereiche, in denen hochpräzise Verbindungen gefragt sind.
Japan
Japan erreicht sein ehrgeiziges Ziel, präzise Automobilteile mit Schnappverbindungen herzustellen. Sie betonen deren Miniaturisierung. Populäre japanische Unternehmen wie Toyota und Honda verwenden Schnappverbindungen, um die Montage von Armaturenbrettern und Innenrahmen zu rationalisieren.
Deutschland
Deutsche Automobilunternehmen wie BMW und Volkswagen sichern ihre Bauteile für Motorgehäuse und Luftfilter mit Schnappverbindungen. Sie konzentrieren sich auf die Herstellung von Teilen mit starken und verlässlichen Eigenschaften. Ihre Bemühungen machen das Teil hoch belastbar und beseitigen die Vibrationsprobleme.
Technischer Entwurf und Prototypentests
Der Einsatz computergestützter Konstruktionssoftware (CAD) und die Durchführung von Prototypentests sind für die Entwicklung zuverlässiger Schnappverbindungen von Vorteil. Die richtigen Planungs-, Modellierungs- und Prüfschritte können die besten Eingabeergebnisse gewährleisten.
Die Rolle des CAD-Formens
Die CAD-Modellierung hilft den Herstellern, die Größe, die Größe und die geometrischen Abmessungen der Teile vor der Prototyping-Phase zu ändern. Die gängige Auswahl an CAD-Software erstellt komplexe Teile mit angemessenen Toleranzen und simulierten Belastungen. Zum Beispiel SolidWorks, Fusion 360 und CATIA.
Wichtige CAD-Modellierungstechniken für Schnappverbindungen
- Parametrische Modellierung
- Filetieren und Abrunden
- Tiefgangswinkel und Spielraum
Parametrische Modellierung
Die parametrische Modellierung ermöglicht es dem Hersteller, die Abmessungen anzupassen und die Dicke und das Gewicht des Metalls auszugleichen.
Filetieren und Abrunden
Die scharfen Kanten der Bauteile verursachen die Bruchfehler. Um dies zu vermeiden, müssen die Verfahren zum Abrunden und Verrunden angepasst werden.
Tiefgangswinkel und Spielraum
Ändern Sie das Teil durch Hinzufügen von Entformungswinkeln von 1 bis 2 Grad. Dadurch wird die richtige Klarheit gewährleistet und ein zu starkes Anziehen und lockere Änderungen verhindert.
Prüfung und Validierung von Prototypen
Prototypentests und Validierungsüberlegungen helfen der Schnappverbindung, die erwartete Aufgabe unter verschiedenen Belastungen zu erfüllen. Diese Tests können wie folgt durchgeführt werden:
- Simulationsgestütztes Testen
- Physikalische Prototypentests
Simulationsgestütztes Testen
Bei der Modellierung von Spannung, Dehnung und Verformung von Schnappverbindungen können die Hersteller die Finite-Elemente-Analyse (FEA) einsetzen. Dies sind die effektiven Technologien, die in CAD-Software enthalten sind. Zum Beispiel Solidworks und Fusion 360. Die Software hilft Ihnen bei der Vorhersage von Fehlerpunkten. Sie erhalten innovative Einblicke.
Darüber hinaus simulieren Werkzeuge für die dynamische Belastungsprüfung die Verbindungen, um die verschiedenen Kräfte zu bewältigen. Zum Beispiel Biege- und Torsionskräfte. Sie können die Produktfähigkeit bestimmen, indem Sie die Reaktion der Verbindung auf Kräfte und schwere Lasten visualisieren.
Physikalische Prototypentests
Erstellen Sie die Teststücke der Schnappverbindung mit Hilfe des Protopyes. Prüfen Sie die Passpunkte, die Abmessungen und die Leistung.
Der Bediener kann auch die Beanspruchung und Ermüdung von Teilen minimieren, indem er wiederholt Montage- und Demontageprozesse durchführt. Diese Tests zeigen die Schwachstellen und unerwarteten Belastungspunkte auf.
Spannungsanalyse und mechanische Verriegelung
- Analyse der Spannung bei der Konstruktion von Schnappverbindungen
- Mechanische Verriegelungstechniken
- Hybride Snap-Fit-Designs
Analyse der Spannung bei der Konstruktion von Schnappverbindungen
Identifizierung von Spannungskonzentrationen: Als leistungsfähiges Werkzeug erkennt die Finite-Elemente-Methode (FEA) die scharfen und dünneren Bereiche von Spannungsansammlungen, um ein Versagen zu verhindern.
- Optimierung des MaterialeinsatzesDie Metallverarbeiter können die Abmessungen, das Material, die Dicke und das Gewicht entsprechend den FEA-Vorhersagen ändern. Dadurch wird die Belastung reduziert und die Langlebigkeit des Artikels erhöht.
- Vorhersage der Verformung: Das FEA-Tool gibt Aufschluss darüber, wie Ihr Teil unter Belastung reagieren wird. Es werden die Elemente hervorgehoben, die Bruch und Verformung verursachen können.
Mechanische Verriegelungstechniken für Stärke und Stabilität
Mechanische Verriegelungstechniken bieten Widerstand gegen Trennung und verbessern die Stabilität von Schnappverbindungen.
Arten von Stellwerksvariationen
- Hinterschneidungen und Haken
- Verjüngte und gezackte Laschen
- Verriegelungsmechanismen
Hinterschneidungen und Haken
Diese Arten der Verklammerung werden für Produkte verwendet, die einen starken Halt erfordern. Sie verhindern, dass die hohe Belastung, die Bereitstellung von Widerstand Trennung.
Verjüngte und gezackte Laschen
Verjüngte und gezackte Laschen sorgen für einen festen Halt der Gelenke und schützen sie sicher vor Vibrationen und Krafteinwirkungen.
Verriegelungsmechanismen
Die Verriegelungsmechanismen bestehen aus Klammern oder Knöpfen. Diese Techniken eignen sich gut für die Kontrolle der Montage und Deaktivierung von Produkten.
Hybride Snap-Fit-Designs für verbesserte Stabilität
Hybride Snapfit-Konstruktionen erhöhen die Festigkeit und Stabilität der Teile und sind somit eine vielseitige Option. Diese zusätzlichen Phasen umfassen:
- Snap-Fit mit Schraubbefestigung
- Multidirektionales Stellwerk
Snap-Fit mit Schraubbefestigung
Automobil- und Industrieteile müssen mit zusätzlichen Verbindungselementen zusammengefügt werden. Daher verbessert das Hinzufügen von Schrauben und anderen Werkzeugen ihre Stabilität in Anwendungen.
Multidirektionales Stellwerk
Hinzufügen mehrerer Richtungen zur Verbindung, um die Teile aufzunehmen und gegen Kräfte aus unterschiedlichen Winkeln anzukämpfen.
Schlussfolgerung:
Schnappverbindungen sind funktionale Komponenten in verschiedenen Branchen, sei es in der Verpackungsindustrie oder bei renommierten Automobilherstellern wie Toyota. Sie sind eine kostengünstige und effiziente Wahl, um die verschiedenen Teile des Produkts zu befestigen und ermöglichen eine werkzeuglose Montage. Zum Beispiel für Handyständer, Kugelschreiber- und Flaschenverschlüsse usw. Wenn man die grundlegenden Aspekte des komplizierten Konstruktionsmaterials und der Verriegelungstechnologie versteht, kann man gut funktionierende Schnappverbindungen herstellen.
